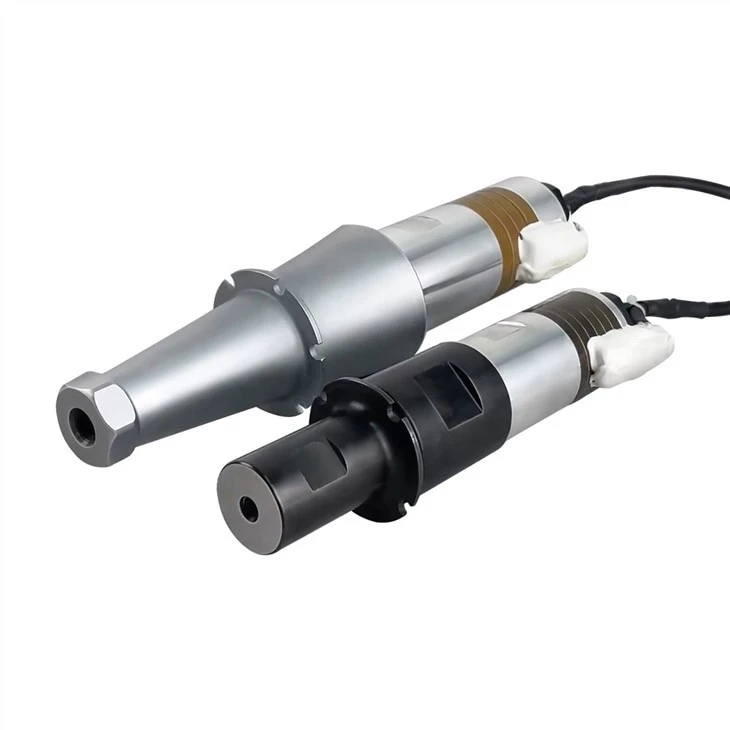

Ultrazvukový měnič pro svářeče

Ultrazvukový převodník pro svářeče je základem výkonového ultrazvuku, jako běžné ultrazvukové svařovací převodníky jsou piezoelektrické ultrazvukové převodníky, zejména podélný piezoelektrický ultrazvukový převodník sendvičového typu. Ultrazvukový měnič pro svářeče je zařízení pro přeměnu energie, což je zařízení, které přeměňuje jednu formu energie na jinou formu energie. A v současné době je široce používán v různých průmyslových odvětvích, jako je ultrazvukové svařování, ultrazvuková extrakce, ultrazvukové zpracování, ultrazvukové čištění, ultrazvukové řezání, ultrazvuková detekce, ultrazvukový motor, monitorování provozu, sběr informací o robotech atd.

Specifikace:

Ultrazvukový měnič pro klasifikaci svářečů

Podle různých konstrukcí zahrnují formy ultrazvukových měničů hlavně:

1. Typ sloupce (typ NTK)

2. Typ s obráceným rohem (typ Boner)

3. Typ ocelového zadního krytu

4. Hliníkový plech uprostřed

Platí hlavně pro ultrazvukový svařovací stroj, ultrazvukový svařovací stroj, ultrazvukový svařovací stroj, ultrazvukový čisticí stroj, ultrazvukové sonochemické zařízení, ultrazvukový řezací stroj atd.

FAQ:

Otázka: A co návrh ultrazvukové svařovací linky?

Protože plastové díly, které se mají svařovat, mají vždy určitou toleranci, když svařovací povrch potřebuje vyšší rozměrovou přesnost, lze k tvaru přidat konvexní klíč intervalu síly. Tímto způsobem lze svařenec správně vyrovnat na střed bez pohybu. I v případě velké mezery není nutné obrobek ořezávat a při opakovaném svařování lze zajistit čistý vzhled svařovaných dílů.

Otázka: Jaká jsou omezení ultrazvukového svařování?

1) Omezení materiálů.

Ultrazvukové svařování nedokáže svařit všechny plasty, což je největší omezení ultrazvukového svařování. Některé plasty mají dobrý svařovací výkon, zatímco některé plasty mají svařovací výkon špatný. Ultrazvukové svařování je obvykle použitelné pouze pro svařování mezi jedním nebo podobnými plasty. Pokud jsou dva plastové díly vyrobeny z různých materiálů, ultrazvukové svařování ve většině případů nebude fungovat.

2) Neodnímatelné.

Ultrazvukové svařování je nerozebíratelné spojení a nelze jej přepracovat. Jakmile jsou dva díly smontovány ultrazvukovým svařováním, pokud se později zjistí problémy s kvalitou, nelze je přepracovat.

3) Omezení velikosti a tvaru dílu.

Malé a středně velké plastové díly jsou vhodné pro ultrazvukové svařování a jejich velikost je obvykle menší než 250 mm x 300 mm. Větší díly mohou běžet ve více procesech svařování. Ultrazvukové svařování je obecně použitelné pro tvar jednoho plastového dílu. U tvaru složitých plastových dílů může být kvalita svařování nízká.

4) Může poškodit plastovou konstrukci

Ultrazvuková energie je velmi velká. Při procesu svařování může dojít k poškození samotných plastových dílů z důvodu nedostatečné pevnosti a k ​​poškození dalších dílů uvnitř výrobku. Proto by při návrhu produktu měla být pevnost plastových dílů a dalších dílů uvnitř produktu co nejvíce zvýšena nebo vnitřní díly by měly být daleko od svařované oblasti, jako jsou některé elektronické součástky na elektronické řídicí desce, které potřebují zvláštní pozornost.
