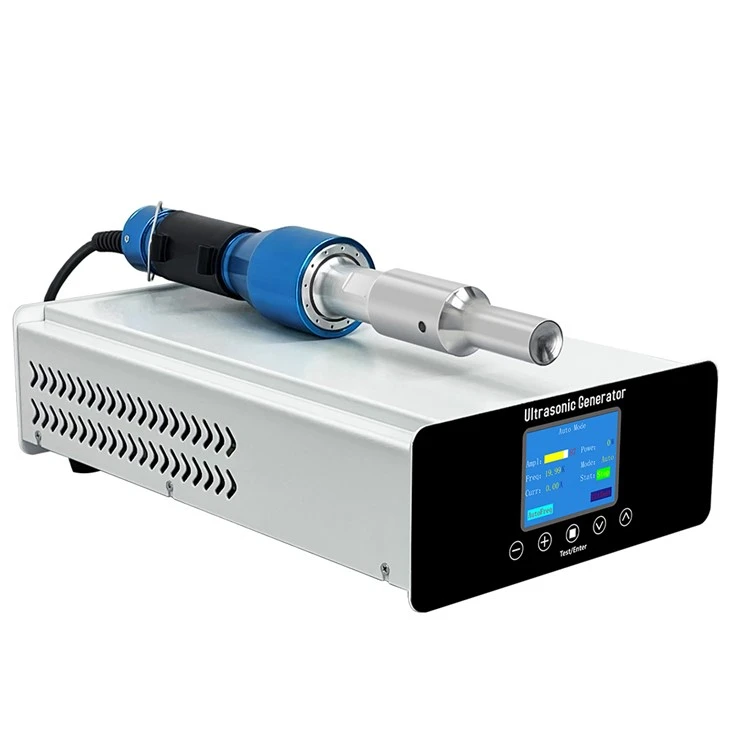

Ultrazvukový ruční svařovací stroj
Jiayuanda W20/W20S řada ručního ultrazvukového svařovacího stroje se také nazývá ruční ultrazvukový bodový svařovací stroj. Skládá se z ultrazvukového generátoru, pláště (typ s přímou rukojetí nebo pistole), ultrazvukového měniče a ultrazvukové svařovací hlavy. Jedná se o ultrazvukové ruční svařovací zařízení, které lze snadno používat pohybem a utahováním formy. Má více řešení 30 kHz, 35 kHz a 40 kHz, která mohou splnit požadavky různých aplikačních scénářů. Je poháněno digitálním obvodem ultrazvukového generátoru, který je snadno ovladatelný. Dokáže automaticky sledovat optimální rezonanční frekvenci, aby bylo zajištěno, že ultrazvukový generátor, převodník a svařovací spoj budou v nejlepším provozním stavu. Má několik abnormálních ochranných funkcí, jako je nadproudový alarm, přepětí zátěže, přehřátí, chyba zátěže, chyba frekvence, nadměrná spotřeba energie, svařovací spoj, převodník atd., aby byla zajištěna bezpečnost....
Ultrazvuková ruční svářečka má měkký úchop, který odpovídá ergonomii a je vybaven vyvažovacím zařízením. Je vybaven robustním rezonančním držákem a během provozu nemá žádné závady. Ruční ultrazvukový svařovací systém je vhodný pro ruční bodové svařování, nýtování, řezání a vkládání. Ultrazvukový generátor může automaticky řídit čas a energii. Displej je z tekutých krystalů s vysokým rozlišením, vícebarevnou grafikou, velkým textem a čitelností. Má vlastnosti spuštění vibrací jedním kliknutím, vícejazyčné nabídky a jednoduché ovládání. Vestavěná ochrana obvodu a viditelné údaje o chybovém stavu zajišťují spolehlivost i v nejnáročnějších provozních prostředích. Kompaktní velikost a vestavěná rukojeť usnadňují přenášení.
| Model | Ultrazvuková frekvence | Ultrazvukový výkon | Ultrazvukový generátor | Ultrazvukový měnič | Ultrazvukový klakson | Velikost balení | Hmotnost balení |
| W10 | 28KHZ±1KHZ | 2900SP-W | Menší nebo rovno 300W | JYD-2528-4P8-ARF | ∅10 | 540X340X290 | 8,5 kg |
| W20 | 30KHZ±1KHZ | 2900SP-W | Menší nebo rovno 1000W | JYD-3030-4P8-TMUK | ∅10 | 540X340X290 | 8,6 kg |
| 35KHZ±1KHZ | 2900SP-W | Menší nebo rovno 1000W | JYD-3035-4P8-TMUF | ∅10 | 540X340X290 | 8,6 kg | |
| 40KHZ±1KHZ | 2900SP-W | Menší nebo rovno 1000W | JYD-3040-4P8-TMUF | ∅10 | 540X340X290 | 8,6 kg | |
| W20S | 30KHZ±1KHZ | 2900SP-W | Menší nebo rovno 1000W | JYD-3030-4P8-TMUK | ∅10 | 540X340X290 | 8,7 kg |
| 35KHZ±1KHZ | 2900SP-W | Menší nebo rovno 1000W | JYD-3035-4P8-TMUF | ∅10 | 540X340X290 | 8,7 kg | |
| 40KHZ±1KHZ | 2900SP-W | Menší nebo rovno 1000W | JYD-3040-4P8-TMUF | ∅10 | 540X340X290 | 8,7 kg | |
| W30 | 20KHZ±1KHZ | 2900SP-W | Menší nebo rovno 1500W | JYD-3820-4P8-AMUK | ∅20 | 540X340X290 | 8,8 kg |
| 28KHZ±1KHZ | 2900 SP | Menší nebo rovno 1500W | JYD-3828-4P8-AQ | ∅20 | 540X340X290 | 8,8 kg |
Vlastnosti:
● Úprava amplitudy se nastavuje od 100 % do 20 % v krocích po 1 %.
● Při přetížení proudu bude obvod automaticky chránit, a když dojde k poruše, obvod může poruchu odstranit.
● Patentovaná konstrukce pulzně šířkové modulace může efektivněji poskytovat energii, výrazně snížit tlak elektrických součástí a prodloužit životnost.
● Algoritmus pozvolného rozběhu lineárního rozběhu umožňuje akustické sestavě plynule dosáhnout pracovní amplitudy, aby se minimalizovalo rozběhové rázy a abnormální namáhání sestavy a napájecího zdroje.
● Regulace síťového napětí kompenzuje kolísání sítě, aby byla zajištěna konzistentní amplituda.
● Zátěž může automaticky upravit amplitudu a udržovat amplitudu konstantní. Úroveň amplitudy ultrazvukového výstupu se udržuje v rozmezí 1 %, aby byla zajištěna konzistentnost svařovacího procesu
● Schopnost omezit dobu svařování, energii a ruční režim svařování.
Časté dotazy:
Otázka: Existují nějaká běžná nedorozumění ohledně ultrazvukového ručního svařovacího stroje?
V současné době je velmi populární ultrazvukový bodový svařovací stroj. Je široce používán v balení výrobků, řezání, nýtování, embosování, vrtání a dalších průmyslových odvětvích. Proto také vznikly různé ultrazvukové svařovací stroje s různými funkcemi. Různé oblasti použití, způsoby použití a požadavky na vybavení se velmi liší.
Nepochopení ultrazvukového výstupního výkonu; Velikost výstupního ultrazvukového výkonu je určena průměrem, tloušťkou, materiálem a procesem návrhu piezoelektrické keramické desky. Jakmile je ultrazvukový snímač dokončen, napájení bude dokončeno. Měření velikosti výstupní energie je složitý proces.
Není to tak, že čím větší je převodník, čím více výkonových elektronek je v obvodu použito, tím větší je výstupní energie. K přesnému měření její amplitudy vyžaduje poměrně složitý přístroj na měření amplitudy. Protože většina uživatelů ví příliš mnoho o ultrazvukových znalostech a klamání některých prodejců, dává to spotřebitelům špatné pochopení.
Množství spotřebované elektrické energie neodráží výstupní ultrazvukový výkon. Pokud je podélná energie nízká a spotřebovaný proud velký, ukazuje to pouze nízkou účinnost zařízení a velký jalový výkon.
Nepochopení výběru ultrazvukového svařovacího zařízení: jaký výstupní výkon, kmitočet oscilací a rozsah amplitudy by měl být zvážen podle materiálu obrobku, oblasti svařovacího drátu, zda jsou v obrobku elektronické součástky, zda by měl být vzduchotěsný , atd. Mylně se domníváte, že čím větší síla, tím lépe. To je také nedorozumění.
Pro více informací o ultrazvukovém ručním svařovacím stroji nás neváhejte kontaktovat!
